斗式提升机型号

HL系列斗式提升机

HL型斗式提升机是一种环链离心斗式提升机，提升机系由运行部分带有传动链轮的上部区段，带有拉紧链轮的下部区段，中间机壳驱动装置，逆止制动装置组成。提升机的料斗是间断布置

HL斗式提升机的规格型号

环链提升机型号		HL315		HL400		HL500		HL630
料斗形式		ZH	SH	ZH	SH	ZH	SH	ZH	SH
输送量m3/h		38	59	58	94	73	118	114	185
料斗	料斗容积L	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
	料斗间距（mm）	512 688
链条	圆钢直径节距（mm）	θ1864 θ2286
	单链条破断载荷（KN）	≥320 ≥480
输送物料*大块度（mm）		35		40		50		60

　　HL型环链斗式提升机,是链式斗提机的一种,采用耐磨型链条,经济耐用,一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。低能耗，可比一般提升机节电25%-45%。HL型斗式提升机*大输送量365m3/h,*大提升高度为50m。
HL型环链离心斗式提升机制法和装法
　　1、按料斗形状分为两种：S制法--带有深园底形料斗；Q制法--带有浅园底形料斗
　　2、按上部区段卸料口的形式分为两种：X1 制法--带有倾斜法兰的卸料口；X2 制法--带有水平法兰的卸料口
　　3、按下部区段进料口的形式分为两种：J1 制法--进料口的斜面与水平面成45度角；J2 制法--进料口的斜面与水平面成60度角
　　4、按中间机壳侧面检视门的位置分为四种：K1 制法--中间机壳侧面带有下端左检视门；K2 制法--中间机壳侧面带有下端右检视门；K3 制法--中间机壳侧面带有上端左检视门；K4 制法--中间机壳侧面带有上端右检视门
　　5、按中间机壳端面检视门的位置分为两种：Z1 制法--中间机壳端面带有下端检视门；Z2 制法--中间机壳端面带有上端检视门
　　6、按传动装置对提升机的相对位置分为两种：左装--传动装置在左侧；右装--传动装置在右侧。

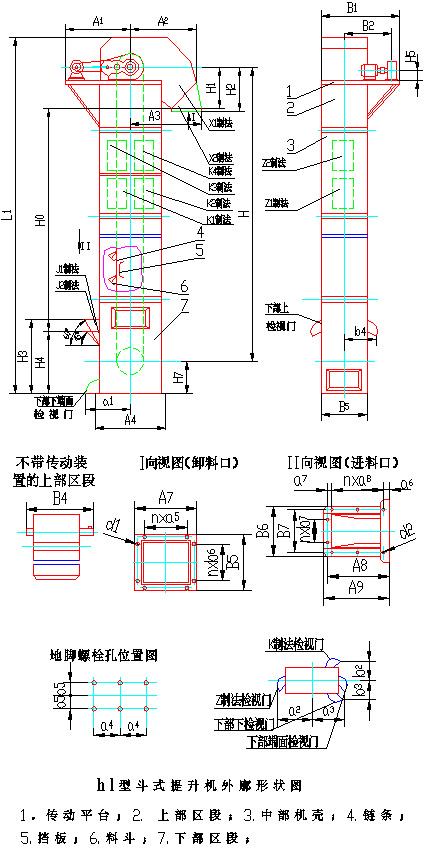

HL斗式提升机结构图
